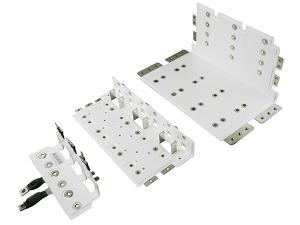

ラミネートブスバー
製品説明
ラミネートブスバーは、電気、電子製品の電源デバイスの接続に適用されています。陽極と陰極のラミネート加工と並行分布という構造を用いて、回路の分布インダクタンスを減少させています。このようにして、電力素子がオフになっている時は、電圧サージを減らしています。そのため、電力素子の耐電圧能力が低くなっているので、部品の信頼性と動作の安定性を改良すると同時に、直流回路の統合レベルを向上させています。メンテナンスにも便利です。
ラミネートバスバーは、お客様のデザインや図面に応じてカスタマイズ、指定することができます。また実際のアプリケーションの情報をご提供いただければ、その情報に基づいて製品を作製するこができます。
特徴
1. 低インダクタンス係数
2. 小型構造でスペースを有効に使え、システム温度をコントロールできます。
3. インピーダンスと電圧降下を最小限におさえます。
4. 強力な過負荷容量
5. 部品がピーク電圧に達することで引き起こされる損害を減少させ、電子部品の使用寿命を延ばしています。
6. システムのノイズ、電磁波妨害、無線周波妨害を減少させています。
7. 取り付けが簡単で、設置場所での保守にも便利です。
8. 部品を減らして、システムの信頼性を向上させています。
9. 分布容量は均等になるようにしています。
10. デザインもシンプルです。
| アイテム | 説明 |
| 作業電圧範囲 | 0~20kV |
| 定格電圧範囲 | 0~3600A |
| 製品構造 | ホットプレスエッジシーリングもしくはオープンエッジ、ポット付けホットプレスエッジ |
| 最大サイズ | 1600×800mm |
| 難燃性等級 | UL94 V-0 |
| コンダクター 材質 | T2 Cu, 1060 AL |
| コンダクター 表面処理 | 表面不活性化, 錫めっき, ニッケルめっきもしくは銀着せ |
| コネクター | エンボス・ブロンズ・カラム、リベット・ブロンズ・カラム、溶接された銅カラム |
| 絶縁抵抗 | 20MΩ~∞ |
| 部分放電 | < 10PC |
| 温度上昇 | 0~40K |
| 項目 | 性能試験 | 試験装置 | 参考基準 | 試験タイプ | ||
| 工場検査 | 型式試験 | 信頼性試験 | ||||
| 外観 | 実施 | なし | / | * | ||
| 製品サイズ | 実施 | 2.5D 光学機器 | / | * | * | |
| 絶縁抵抗 | 実施 | 絶縁耐力試験装置｛ぜつえん たいりょく｝ | GB/T 24343-2009 6 | * | * | |
| 絶縁耐力 | 実施 | 絶縁耐力試験装置 | GB/T 24344-2009 5.4 | * | * | |
| 部分放電 | 実施 | 部分放電試験装置 | GB/T 16935.1-2008 | * | * | |
| 温度上昇試験 | 実施 | プログラム可能周波数変換器 | / | * | * | |
| 分布インダクタンス | 実施 | インダクタンス検知器 | / | * | ||
| 分布｛ぶんぷ｝容量試験 | 実施 | デジタル電気ブリッジ | / | * | ||
| 定着試験 | 実施 | 電子万能試験機 | / | * | ||
| ねじり試験 | 実施 | トルクトレンチ | / | * | ||
| 燃焼試験 | 外注試験 | UL 94 | * | |||
| 低温試験 | 実施 | 一定の温度と湿度の試験室 | GB2423.01 2001 | * | ||
| 高温試験 | 実施 | 一定の温度と湿度の試験室 | GB2423.02 2001 | * | ||
| 耐湿試験 | 実施 | 一定の温度と湿度の試験室 | GB2423.3 2006 | * | ||
| 高低温サイクル試験 | 実施 | 一定の温度と湿度の試験室 | GB2423 | * | ||
| 塩水噴霧試験 | 実施 | 塩水噴霧試験室 | GB2423.18-2000 | * | ||
| 剥離強度試験試験し | 外注試験 | / | GB/T 2790-1995 | * | ||
絶縁材の選択
ラミネートブスバーの低インダクタンスは、良質の絶縁材を使用することで保証されています。電気絶縁と使用環境に見合うよう、お客様は実際のアプリケーション環境に基づいて、最適なものをお選びいただけます。
| 材質と性能 | 密度 (g/cm³ ) |
熱膨張係数 | 熱伝導｛ねつでんどう｝率 W/ (kg. K) |
誘電率 (f=60Hz) |
絶縁耐力｛ぜつえん たいりょく｝ (kV/mm) |
可燃率 | 連続使用温度 | 吸水率 (%)/24h |
| ノーメックス | 0.8～1.1 | 0.143 | 1.6 | 9 | 94 V-0 | 220 | ||
| ポリイミド |
1.42 | 20 | 0.094 | 3.5 | 9 | 94 V-0 | 220 | 0.24 |
| ポリフッ化ビニル |
1.38 | 53 | 0.126 | 10.4 | 19.7 | 94 V-0 | 105 | 0 |
| ポリエステルフィルム |
1.38~1.41 | 60 | 0.128 | 3.3 | 25.6 | 94 V-0 | 120 | 0.1～0.2 |
| ノーメックス | ポリフッ化ビニル | ポリエステルフィルム | ポリイミド |
| 耐火性、耐熱性、耐薬品性、機械的性能に優れている、 放射線｛ほうしゃせん｝抵抗性 | 電気的性能に優れている、安定した科学的特性、低吸湿性、難燃性 | 電気的性能に優れている、耐薬品性、低吸湿性、低コスト | 耐熱性、電気的性能に優れている、放射線｛ほうしゃせん｝抵抗性、難燃性 |

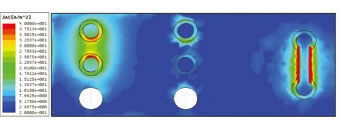

- 従来型銅棒の電流分布 Ls=73.4nH

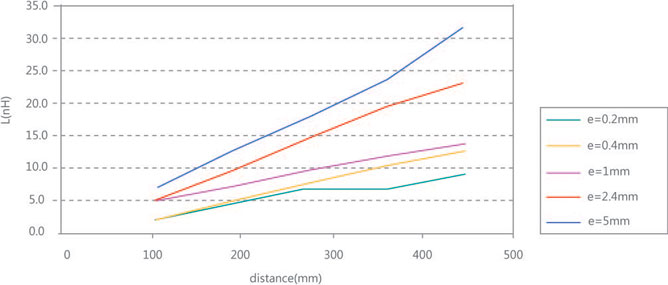

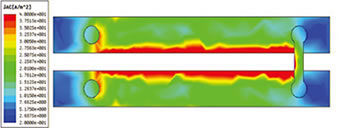

- バスバーの電流分布 Ls=10.6nH
| 電力工学 | 工業インバーター、インバーター、風力、UPSシステム、 高出力密度配線キャビネット、電気溶接機、試験装置、 大容量サーバー、医療機器 |
| 輸送 | 電気機関車、、列車、電気自動車、電気推進船 |
| 航空宇宙｛こうくう うちゅう｝産業 | 衛星｛えいせい｝システム、旅客機、スペースシャトル、ミサイルシステム |
| 軍事 | 潜水艦、通信｛つうしん｝システム、装甲車両レーダーシステム |
| 通信 | ITサーバー, スーパーコンピュータ |
| コネクター | 長所 | 短所 | コスト | |
| エンボス |  |
良い性能、高い安定性 | 技術的限界がある | 低い |
| リベット・ブロンズ・カラム |  |
製作簡単、様々な設計要求に対応 | 機械的性能は普通、悪劣な環境に不適合 | 中等 |
| すずろう付け 銅カラム |  |
良い機械性能、用途広い | / | 高い |
| 銀ろう付け 銅カラム | すずろう付けより抵抗が低い、耐高温性に優れる | ハイコスト | 最高 | |
| ソリューション | 長所 | 短所 | コスト |
| スロット | 製作簡単、普通な緩衝効果 | 電気性能が低い | 低い |
| 端子の局部の熱処理 | 製作簡単、優れた緩衝効果 | 接触エリアは大きくなると、接触抵抗も大きくなり、電気性能が低くなる。 | 中等 |
| 編組ベルト接続 | 優れた緩衝効果、組立偏差を改善 | 端子は長くするほど漂遊インダクタンス増加 | 高い |
| 銅箔の軟節 | 優れた緩衝効果、単方向で組立偏差を改善 | 端子は長くするほど漂遊インダクタンス増加 | 最高 |

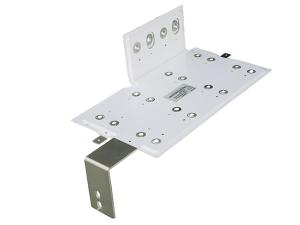

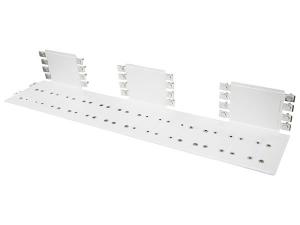

| 寸法 | 1107x176(mm) |  |
| コンダクターの層数 | 2 | |
| 定格電圧 | 1300VDC | |
| 定格電流 | 670A | |
| 最小電流密度 | 2.1A/mm~2 | |
| 用途 | 風力 | |
| 梱包形態 | ホットプレス エッジシール | |
| 製品特徴 | 端子の局部には高電流があり、エンボスのため低コスト。 |

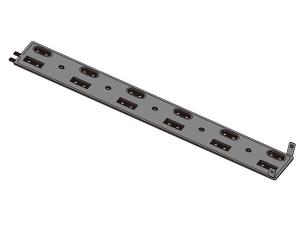

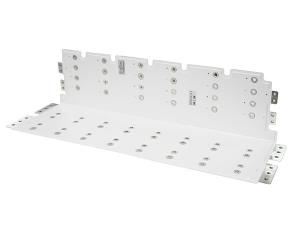

| 寸法 | 450x418(mm) |  |
| コンダクター層数 | 2 | |
| 定格電圧 | 1000VDC | |
| 定格電流 | 600A | |
| 最小電流密度 | 2.6A/mm~2 | |
| 用途 | 太陽光発電 | |
| 梱包形態 | ホットプレス エッジシール | |

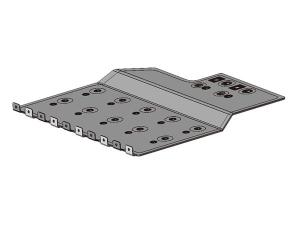

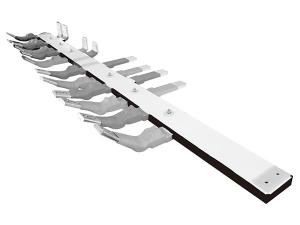

| 製品特徴 | 部品により取り付け表面は違い、空間の使用率は高い、１回プレスしたZ型構造 |
| 寸法 | 2400x240(mm) |  |
| コンダクター 層数 | 2 | |
| 定格電圧 | 1200VDC | |
| 定格電流 | 2500A | |
| 最小電流密度 | 1.67A/mm~2 | |
| 用途 | 船 | |
| 梱包形態 | ホットプレス エポキシ ポッティング | |
| 製品特徴 | 超長、超厚タイプ、ソフト接続の設計で振動応力をなくす。ホットプレス、ポッティング、スクリュー三重固める。 |
| 寸法 | 620x510(mm) |  |
| コンダクター 層数 | 2 | |
| 定格電圧 | 1000VDC | |
| 定格電流 | 600A | |
| 最小電流密度 | 1.6A/mm~2 | |
| 用途 | 太陽光発電 | |
| 梱包形態 | ホットプレス エッジシール；コンデンサーモジュール | |

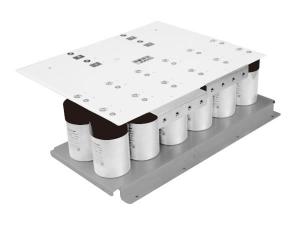

| 製品特徴 | バスバーはコンデンサーと組立モジュールになり、より高いモジュール性能を持ち、低いコストを消耗。 |
